Özellikler
- Atmel 89 serisi aygıtların çoğuna
uyumlu.
- Atomatik aygıt ve donanım tanıyıp
bağlanma.
- Hata denetimi ve yazım dogrulama.
- Program kopyalamayı önlemek için
aygıt kilitleri ile uyumlu.
- Bord üzerinde 20 ve 40 ayak ZIF yuva.
- yazımdan önce otomatik silme ve
yazımdan sonra otomatik doğrulama.
- Bilgi verici durum çubuğu ve enson
program dosyasına giriş.
- Sade ve kolay kullanım.
Diger Özellikler
Boyutlar: 76mm x 180mm (3" x 7")
Besleme Gerilimi: 14-18V DC veya 12-16V AC
Arabirim: RS-232, 9-pin D konnektör
Veri hızı: 57600 bps, 8 bits, no parity, 1
stop, no flow control
Dosya biçimi: Intel 8-bit HEX
Program Soketi: 40 pin DIP - 0.6" & 20
pin DIP 0.3" ZIF socket
Yazılım: Windows 95, 98, Me, 2000, NT, XP
üzerinde
Tanıtım
Atmel 89 serisi için,basit kullanımlı ,
düşük maliyetli,aynı zamanda güçlü flash
microkontroller programcıdır . Programlamada ,
veri kodu okuma ve dogrulama , yazım kilit biti,
silme ve boşluk kontrolu yapabilir.. Bütün
sigorta ve kilit bitlerini yazılabilir. Bu
programcıda zeki sabit yazılım ile seri portla
iletişim kurabilir. Herhangi bir bilgisyarla
kullanılabilir,özel bir donanım gerektirmez.
Herhangi bir seri portlu bilgisayarla
kullanılabilir.
Bütün aygıtlar için imza baytlarını okuyup
otomatik aygıt tanır. Aygıt secme veya
herhangi bir işlem gerektirmeden çalışır.
Yazılım korumak için bütün aygıtlar için
kilit bit numaralarını
destekler.Programlayıcı tarafından bütün
kilit bitleri ayarlanabilir.
Programcı bilgisayarın standart RS232 seri
portu ile iletişim kurar.Programlamayı windows
tabanlı programla yapar.
Uyumlu Aygıtlar
Aşagıdaki tabloda aygıtlar arasındaki
farklar görülebilir. Aygıtlar hakkında daha
fazla bilgiyi Atmel web sitesinde
bulabilirsiniz. Tablodaki bütün aygıtlar
programlanabilir.
| |
Flash
(Kbytes) |
EEPROM |
RAM
(Bytes) |
I/O
Pins |
| AT89C55WD |
20 |
|
256 |
32 |
| AT89C51 |
4 |
|
128 |
32 |
| AT89LV51 |
4 |
|
128 |
32 |
| AT89C52 |
8 |
|
256 |
32 |
| AT89LV52 |
8 |
|
256 |
32 |
| AT89C55 |
20 |
|
256 |
32 |
| AT89LV55 |
20 |
|
256 |
32 |
| AT89S51 |
4 |
|
128 |
32 |
| AT89LS51 |
4 |
|
128 |
32 |
| AT89S52 |
8 |
|
256 |
32 |
| AT89LS52 |
8 |
|
256 |
32 |
| AT89S53 |
12 |
|
256 |
32 |
| AT89LS53 |
12 |
|
256 |
32 |
| AT89S8252 |
8 |
2 Kb |
256 |
32 |
| AT89LS8252 |
8 |
2 Kb |
256 |
32 |
| AT89C1051 |
1 |
|
128 |
15 |
| AT89C2051 |
2 |
|
128 |
15 |
| AT89C4051 |
4 |
|
128 |
15 |
Programlama
Yazılımı
Bilgisayarda 'ProLoad' programını
çalıştırıp Intel HEX biçimli dosyayı
açın.Otomatik seri portu bulur ve yüklemeyi
yapar.

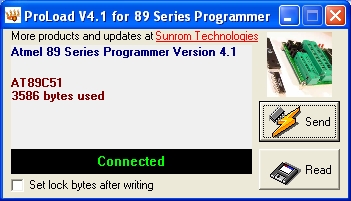

Versiyon 4.1 görünümü:

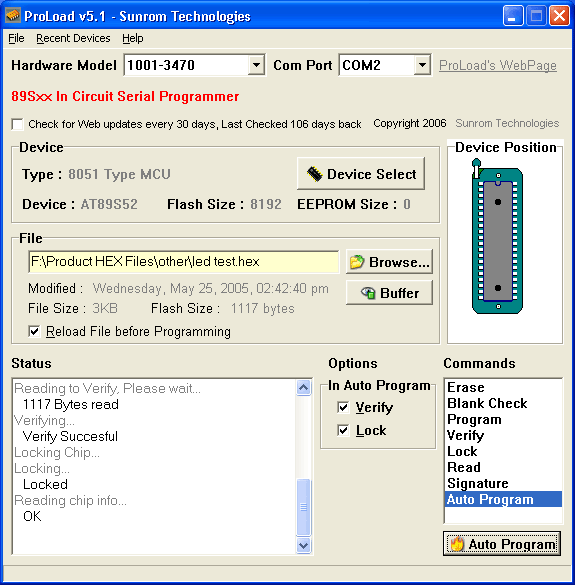

Versiyon 5.1 görünümü:
